차량 리프트 시스템

Ferrari FF

부품 찾기

Ferrari FF - 차량 리프트 시스템

부품 분해도를 보고 원하는 부품을 찾으세요.:
  • 다이어그램을 드래그하여 위치를 변경할 수 있습니다.
  • 다이어그램을 스크롤하거나 핀치하거나 and buttons
  • 부품 다이어그램에서 핫스팟 1을 클릭하여 표에서 부품을 찾을 수 있습니다.
부품 키
IN
재고 있음
AS
곧 도착
TO
주문하기
PE
문의하세요

사진 부품 번호 설명 가격 (개당) 재고
328447 전기 펌프 £2,129.29 주문하기
257972 전기 펌프 £2,302.76 주문하기
사진 부품 번호 설명 가격 (개당) 재고
256502 가스켓 £0.46 주문하기
사진 부품 번호 설명 가격 (개당) 재고
255281 어댑터 유니온 £48.50 주문하기
사진 부품 번호 설명 가격 (개당) 재고
268425 펌프 마운팅 브래킷 £78.20 주문하기
314656 펌프 마운팅 브래킷 £108.89 주문하기
사진 부품 번호 설명 가격 (개당) 재고
264740 BUSH £0.59 주문하기
사진 부품 번호 설명 가격 (개당) 재고
264917 단열재 £82.16 주문하기
285319 단열재 £89.09 주문하기
사진 부품 번호 설명 가격 (개당) 재고
304224 SCREW £8.55 주문하기
사진 부품 번호 설명 가격 (개당) 재고
255048 그로밋 심 £1.64 재고 있음
사진 부품 번호 설명 가격 (개당) 재고
255047 케이블 그로밋 £2.25 주문하기
사진 부품 번호 설명 가격 (개당) 재고
260390 유량 분리기 £1,322.63 주문하기
사진 부품 번호 설명 가격 (개당) 재고
210246 SCREW £0.88 재고 있음
사진 부품 번호 설명 가격 (개당) 재고
13578305 WASHER £0.06 주문하기
사진 부품 번호 설명 가격 (개당) 재고
328418 펌프에서 유량 분리기까지의 파이프 £48.50 주문하기
268838 펌프에서 유량 분리기까지의 파이프 £125.27 주문하기
사진 부품 번호 설명 가격 (개당) 재고
268839 분리기에서 3 방향 분배기 블록까지의 파이프 £72.26 주문하기
사진 부품 번호 설명 가격 (개당) 재고
269858 분배기 블록 £24.74 주문하기
사진 부품 번호 설명 가격 (개당) 재고
268173 BUSH £24.74 주문하기
사진 부품 번호 설명 가격 (개당) 재고
14059290 FLANGED NUT M6 £0.88 재고 있음
사진 부품 번호 설명 가격 (개당) 재고
268840 3방향 유니온에서 후방 우측 휠 섹션까지의 파이프 £148.49 주문하기
사진 부품 번호 설명 가격 (개당) 재고
268842 3방향 유니온에서 후방 좌측 휠 섹션까지의 파이프 £148.49 주문하기
사진 부품 번호 설명 가격 (개당) 재고
271154 섹션에서 왼쪽 뒷바퀴까지 파이프 £72.26 주문하기
사진 부품 번호 설명 가격 (개당) 재고
274976 후면 섹션 파이프 £247.49 주문하기
사진 부품 번호 설명 가격 (개당) 재고
268846 전면 언더바디 섹션에서 3방향 유니온까지의 파이프 £148.49 주문하기
사진 부품 번호 설명 가격 (개당) 재고
269858 분배기 블록 £24.74 주문하기
사진 부품 번호 설명 가격 (개당) 재고
268173 BUSH £24.74 주문하기
사진 부품 번호 설명 가격 (개당) 재고
14059290 FLANGED NUT M6 £0.88 재고 있음
사진 부품 번호 설명 가격 (개당) 재고
271160 3방향 유니온에서 전면 우측 휠 섹션까지의 파이프 £148.49 주문하기
사진 부품 번호 설명 가격 (개당) 재고
271161 우측 전면부에서 플렉시블 호스까지 파이프 £72.26 주문하기
사진 부품 번호 설명 가격 (개당) 재고
271158 3방향 유니온에서 전면 좌측 휠 섹션까지의 파이프 £148.49 주문하기
사진 부품 번호 설명 가격 (개당) 재고
271159 왼쪽 전면 섹션에서 플렉시블 호스까지의 파이프 £36.62 주문하기
사진 부품 번호 설명 가격 (개당) 재고
83676100 히트 쉴드 £178.96 주문하기
사진 부품 번호 설명 가격 (개당) 재고
234285 CLIP £0.42 재고 있음
사진 부품 번호 설명 가격 (개당) 재고
271155 섹션에서 우측 뒷바퀴까지 파이프 £72.26 주문하기
사진 부품 번호 설명 가격 (개당) 재고
234284 CLIP £0.37 재고 있음
사진 부품 번호 설명 가격 (개당) 재고
116374 CLIP £1.45 재고 있음
사진 부품 번호 설명 가격 (개당) 재고
271901 전면 좌측 브래킷 £20.78 주문하기
사진 부품 번호 설명 가격 (개당) 재고
271902 전면 우측 브래킷 £20.78 주문하기
사진 부품 번호 설명 가격 (개당) 재고
271903 후면 왼쪽 측면 브래킷 £19.68 주문하기
사진 부품 번호 설명 가격 (개당) 재고
271905 후면 우측 측면 브래킷 £19.68 주문하기
사진 부품 번호 설명 가격 (개당) 재고
272640 COMPL. LIFT SYSTEM INSPECTION COVER £27.71 주문하기
사진 부품 번호 설명 가격 (개당) 재고
85833900 SCREW £0.22 재고 있음
사진 부품 번호 설명 가격 (개당) 재고
274974 바닥 섹션 파이프 £178.96 주문하기
사진 부품 번호 설명 가격 (개당) 재고
262737 고무 리테이너 £4.05 주문하기
사진 부품 번호 설명 가격 (개당) 재고
275321 후면 패널의 리어 크래시 브래킷 £26.72 주문하기
사진 부품 번호 설명 가격 (개당) 재고
284283 서비스 욕조의 리어 크래시 브래킷 £33.65 주문하기
사진 부품 번호 설명 가격 (개당) 재고
85824800 SCREW M5 X 16 £22.76 재고 있음
사진 부품 번호 설명 가격 (개당) 재고
70004745 마렐리 전기 펌프 교체 키트 £465.29 주문하기
사진 부품 번호 설명 가격 (개당) 재고
14358924 SCREW £0.26 주문하기
모두 보기

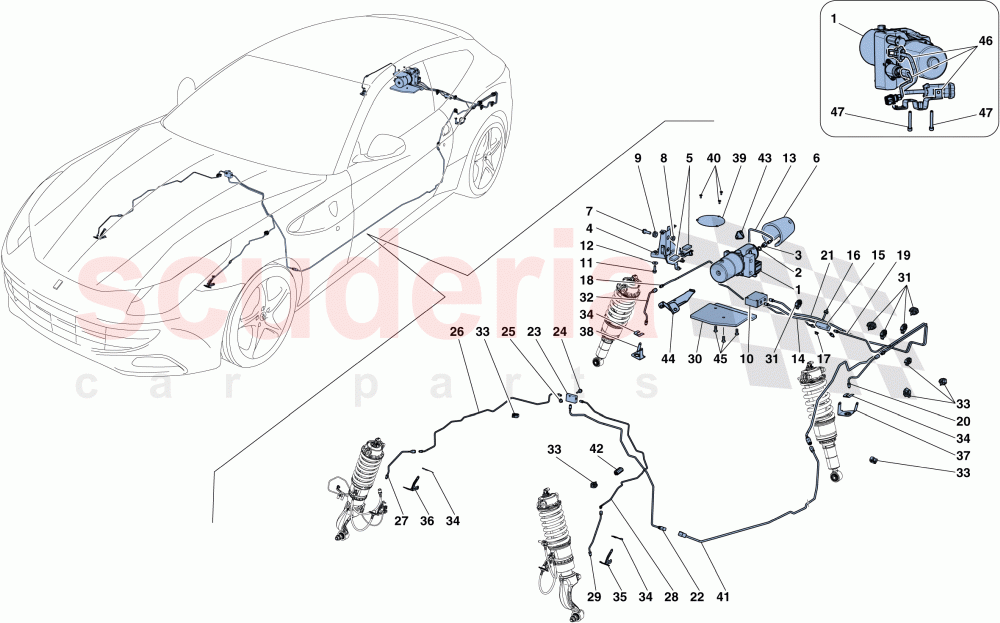

VEHICLE LIFT SYSTEM of Ferrari Ferrari FF 다이어그램 탭하여 확대
# 부품 세부 정보 가격
(각)		 수량
다이어그램		 에 추가
장바구니
1 328447
전기 펌프
257972 고갈 후 적용 가능 		£2,129.29 1
1 257972
전기 펌프
고갈 후 전기 펌프 328447, 펌프에서 분리기까지 파이프 328418 REF.13, 키트 70004745 REF.46, 브래킷 314656 REF.4, 절연 285319 REF.6, 나사 14358924 REF.47 및 ECU 343008 TAB.134 REF.20 주문; 이 메모는 전기 펌프 257972를 328447로 처음 교체하는 차량에만 적용되며 고갈 때까지 적용 가능함. 		£2,302.76 1
2 256502
가스켓
전기 펌프 257972 REF.1에 적용 가능 		£0.46 (30.3% off) 1
3 255281
어댑터 유니온
M12; 전기 펌프 257972 REF.1에 적용 가능 		£48.50 1
4 268425
펌프 마운팅 브래킷
전기 펌프 257972 REF.1에 적용 가능 		£78.20 1
4 314656
펌프 마운팅 브래킷
전기 펌프 328447 참조.1에 적용 가능 		£108.89 1
5 264740
BUSH
40 X 24 MM 		£0.59 2
6 264917
단열재
전기 펌프 257972 REF.1에 적용 가능 		£82.16 1
6 285319
단열재
전기 펌프 328447 참조.1에 적용 가능 		£89.09 1
7 304224
SCREW
M10 X 1.5 X 28 		£8.55 (34.2% off) 2
8 255048
그로밋 심
재고 있음 		£1.64 (31.4% off) 2
9 255047
케이블 그로밋 		£2.25 (29.5% off) 2
10 260390
유량 분리기 		£1,322.63 1
11 210246
SCREW
M8 X 25
재고 있음 		£0.88 (26.1% off) 2
12 13578305
WASHER 		£0.06 (25% off) 2
13 328418
펌프에서 유량 분리기까지의 파이프
전기 펌프 328447 참조.1에 적용 가능 		£48.50 1
13 268838
펌프에서 유량 분리기까지의 파이프
전기 펌프 257972 REF.1에 적용 가능 		£125.27 (3.6% off) 1
14 268839
분리기에서 3 방향 분배기 블록까지의 파이프 		£72.26 1
15 269858
분배기 블록 		£24.74 1
16 268173
BUSH 		£24.74 1
17 14059290
FLANGED NUT M6
재고 있음 		£0.88 (26.1% off) 1
18 268840
3방향 유니온에서 후방 우측 휠 섹션까지의 파이프 		£148.49 1
19 268842
3방향 유니온에서 후방 좌측 휠 섹션까지의 파이프 		£148.49 1
20 271154
섹션에서 왼쪽 뒷바퀴까지 파이프 		£72.26 1
21 274976
후면 섹션 파이프 		£247.49 1
22 268846
전면 언더바디 섹션에서 3방향 유니온까지의 파이프 		£148.49 1
23 269858
분배기 블록 		£24.74 1
24 268173
BUSH 		£24.74 1
25 14059290
FLANGED NUT M6
재고 있음 		£0.88 (26.1% off) 1
26 271160
3방향 유니온에서 전면 우측 휠 섹션까지의 파이프 		£148.49 1
27 271161
우측 전면부에서 플렉시블 호스까지 파이프 		£72.26 1
28 271158
3방향 유니온에서 전면 좌측 휠 섹션까지의 파이프 		£148.49 1
29 271159
왼쪽 전면 섹션에서 플렉시블 호스까지의 파이프 		£36.62 1
30 83676100
히트 쉴드 		£178.96 1
31 234285
CLIP
2 컴파트먼트
재고 있음 		£0.42 (31.1% off) 4
32 271155
섹션에서 우측 뒷바퀴까지 파이프 		£72.26 1
33 234284
CLIP
1 컴파트먼트
재고 있음 		£0.37 (30.2% off) 5
34 116374
CLIP
재고 있음 		£1.45 (27.1% off) 4
35 271901
전면 좌측 브래킷 		£20.78 1
36 271902
전면 우측 브래킷 		£20.78 1
37 271903
후면 왼쪽 측면 브래킷 		£19.68 (1.6% off) 1
38 271905
후면 우측 측면 브래킷 		£19.68 (1.6% off) 1
39 272640
COMPL. LIFT SYSTEM INSPECTION COVER 		£27.71 1
40 85833900
SCREW
M5 X 12
재고 있음 		£0.22 (26.7% off) 3
41 274974
바닥 섹션 파이프 		£178.96 1
42 262737
고무 리테이너 		£4.05 1
43 275321
후면 패널의 리어 크래시 브래킷 		£26.72 1
44 284283
서비스 욕조의 리어 크래시 브래킷 		£33.65 1
45 85824800
SCREW M5 X 16
재고 있음 		£22.76 3
46 70004745
마렐리 전기 펌프 교체 키트
전기 펌프 328447 참조.1에 적용 가능 		£465.29 1
47 14358924
SCREW
전기 펌프 328447 참조.1에 적용 가능 		£0.26 (31.6% off) 2
