Aston Martin V8 Vantage (upto 2016) - 기본 엔진 구조

부품 분해도를 보고 원하는 부품을 찾으세요.:
  • 다이어그램을 드래그하여 위치를 변경할 수 있습니다.
  • 다이어그램을 스크롤하거나 핀치하거나 and buttons
  • 부품 다이어그램에서 핫스팟 1을 클릭하여 표에서 부품을 찾을 수 있습니다.
부품 키
IN
재고 있음
AS
곧 도착
TO
주문하기
PE
문의하세요

사진 부품 번호 설명 가격 (개당) 재고
BG339C663CB 매니폴드 흡기 £2,130.71 주문하기
BG339C663DB 매니폴드 - 흡기 문의하기 주문하기
9G339C663CA 매니폴드 어시, 흡기, 상부 4.7 문의하기 주문하기
사진 부품 번호 설명 가격 (개당) 재고
6G431210060 PCV 브리더 스터브 파이프 £24.14 주문하기
사진 부품 번호 설명 가격 (개당) 재고
702526 볼트 M8 X 30 육각 플랜지 헤드 £0.34 재고 있음
사진 부품 번호 설명 가격 (개당) 재고
4G43001B46BB 매니폴드 뱃지 £65.73 주문하기
사진 부품 번호 설명 가격 (개당) 재고
EG330810726 SENSOR-AIR TEMPERATURE £7.84 재고 있음
사진 부품 번호 설명 가격 (개당) 재고

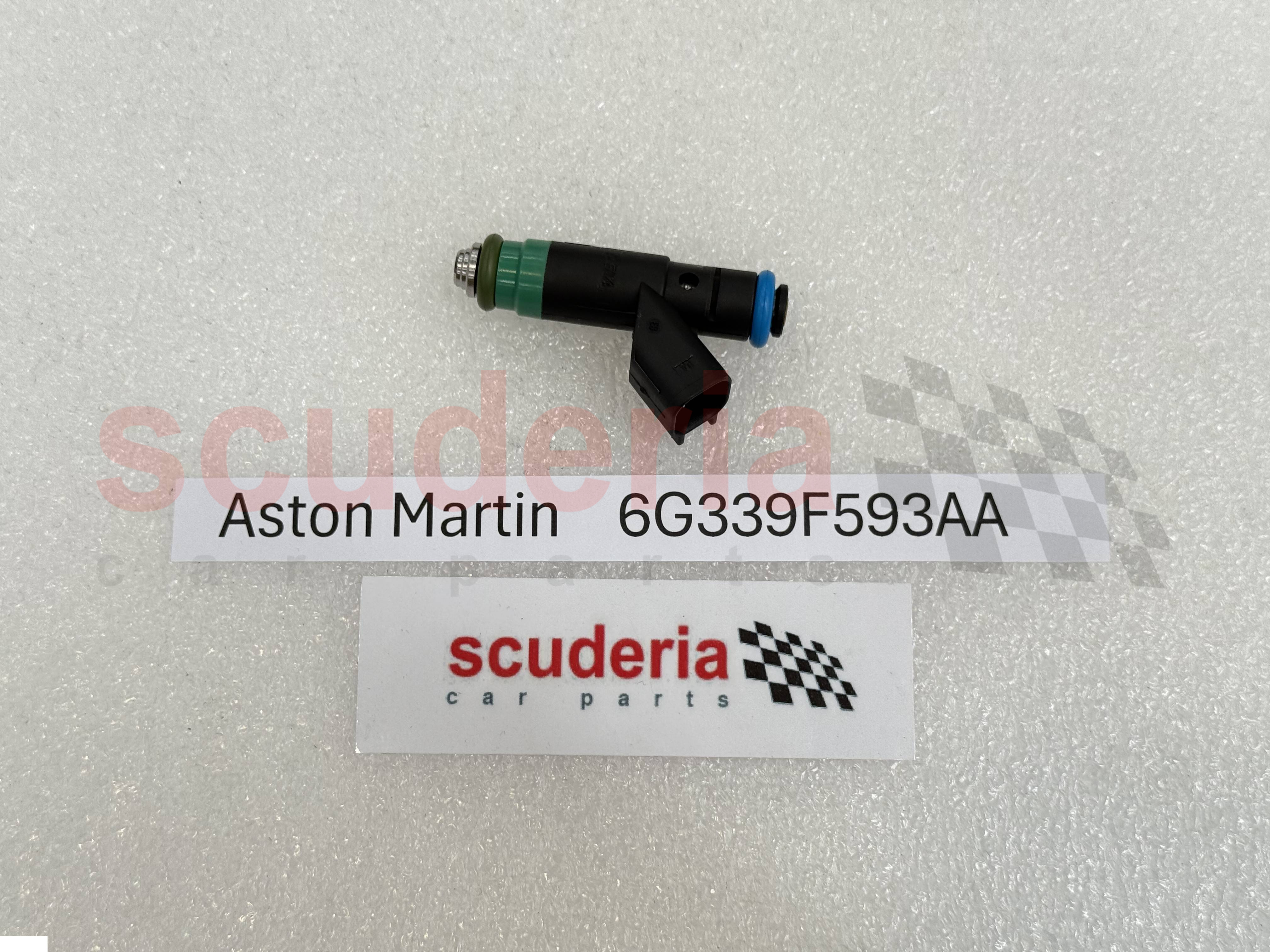

6G339F593AA 연료 인젝터 어셈블리 £39.11 재고 있음
사진 부품 번호 설명 가격 (개당) 재고
6G433410062 클립, 연료 인젝터 £7.67 재고 있음
사진 부품 번호 설명 가격 (개당) 재고
6G339S441AF MANF 어셈블리 FU/INJ SPLY £1,927.98 주문하기
사진 부품 번호 설명 가격 (개당) 재고
701553 나사, M6 X 16, 팬 헤드 £0.12 재고 있음
사진 부품 번호 설명 가격 (개당) 재고
2W939F775AA 댐퍼 어셈블리, 인젝션 펄스 문의하기 주문하기
사진 부품 번호 설명 가격 (개당) 재고
6G433410063 센서 온도/압력 £160.80 재고 있음
사진 부품 번호 설명 가격 (개당) 재고
700107 SCREW M5 X 20 FLG HEX HEAD GRD 8.8 ZINC PLATE £1.37 주문하기
사진 부품 번호 설명 가격 (개당) 재고
8G438979AA WASHER M5 X 20 X 1.5 THK ST/STEEL BLK £0.23 재고 있음
사진 부품 번호 설명 가격 (개당) 재고
9G336L074AC BLK & 베드 플레이트 £8,422.27 주문하기
9G336011AA 쇼트 블록 문의하기 주문하기
9G336006AA LONG BLOCK 문의하기 주문하기
...and 1 more part variants. See table on right for more details.
사진 부품 번호 설명 가격 (개당) 재고
6G430110070 DWL CYL BLK TO FRONT CVR £0.26 주문하기
사진 부품 번호 설명 가격 (개당) 재고
6G430110113 링 다웰 £12.26 주문하기
사진 부품 번호 설명 가격 (개당) 재고
6G430110114 BOLT - M8 X 60 £1.48 주문하기
사진 부품 번호 설명 가격 (개당) 재고
6G430110075 BOLT M8 x 110 £9.34 재고 있음
사진 부품 번호 설명 가격 (개당) 재고
6G430110112 BOLT M10 X 114 £6.86 재고 있음
사진 부품 번호 설명 가격 (개당) 재고
6G430110070 DWL CYL BLK TO FRONT CVR £0.26 주문하기
사진 부품 번호 설명 가격 (개당) 재고
6G430110067 DOWEL CYL HD TO BLK £0.41 재고 있음
사진 부품 번호 설명 가격 (개당) 재고
6G430110118 링 다웰 £18.19 주문하기
사진 부품 번호 설명 가격 (개당) 재고
6G430110068 CVR CYL TOP £13.58 주문하기
사진 부품 번호 설명 가격 (개당) 재고
702529 PLUG - FLANGED M30 £2.76 주문하기
사진 부품 번호 설명 가격 (개당) 재고
3286515 와셔-씰링 £4.51 주문하기
사진 부품 번호 설명 가격 (개당) 재고
702531 PLUG 28/28.052 DIA £0.14 주문하기
사진 부품 번호 설명 가격 (개당) 재고
702528 PLUG - M30 X 12 £1.13 주문하기
사진 부품 번호 설명 가격 (개당) 재고
6G430410077 VLV ASY-ENG PST OIL COOL £11.23 주문하기
사진 부품 번호 설명 가격 (개당) 재고
91996 실린더 헤드 M/C - 오른쪽 £5,037.43 주문하기
702536 SCREW M6 X 14 £0.06 주문하기
사진 부품 번호 설명 가격 (개당) 재고
91995 실린더 헤드 M/C - 왼쪽 £5,234.38 주문하기
사진 부품 번호 설명 가격 (개당) 재고
6G430610353 볼트 실린더 헤드 £1.63 재고 있음
사진 부품 번호 설명 가격 (개당) 재고
702683 BOLT M8 X 90 £4.88 재고 있음
사진 부품 번호 설명 가격 (개당) 재고
9G336083AC 개스킷 실린더 헤드 왼쪽 £165.60 재고 있음
9G336051AC 개스킷 실린더 헤드 우측 £165.60 재고 있음
사진 부품 번호 설명 가격 (개당) 재고
6G430610065 캠축 베어링 캡 £2.75 주문하기
사진 부품 번호 설명 가격 (개당) 재고
702946 볼트, M6 X 35, 육각 헤드 £0.45 재고 있음
사진 부품 번호 설명 가격 (개당) 재고
702527 스터드 - 배기 매니폴드 M8X16 + M8X20 PIL 10 £2.47 재고 있음
사진 부품 번호 설명 가격 (개당) 재고
6G339P851ABPK Intake Manifold Gasket (Pack of 2) £15.61 주문하기
사진 부품 번호 설명 가격 (개당) 재고
6G339F809AA 개스킷 - 스로틀 - 어댑터 £4.53 재고 있음
모두 보기

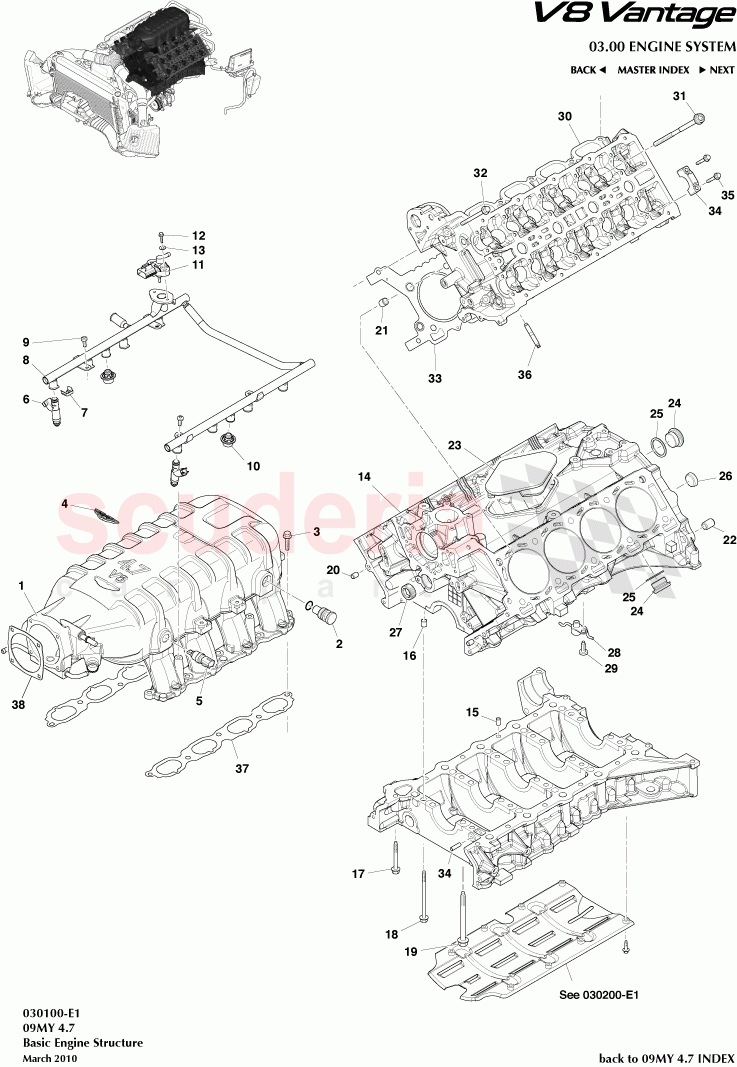

Basic Engine Structure of Aston Martin Aston Martin V8 Vantage (upto 2016) 다이어그램 탭하여 확대
# 부품 세부 정보 가격
(각)		 수량
다이어그램		 에 추가
장바구니
- 9G330810850
ENG LONG BLOCK-4.7LT
V8 'S' 		£36,151.17 1
- BG339424CB
흡기 매니폴드 어셈블리
V8 'S' 		- 1 Enquire
- 9G330810850
ENG LONG BLOCK-4.7LT
11 MY 		£36,151.17 1
- BG339424DB
흡기 매니폴드
11MY 		- 1 Enquire
- 9G330810850
ENG LONG BLOCK-4.7LT 		£36,151.17 1
- 9G339424AA
매니폴드 어시, 흡기, 4.7 		- 1 Enquire
1 BG339C663CB
매니폴드 흡기
V8 'S' 		£2,130.71 (3% off) 1
1 BG339C663DB
매니폴드 - 흡기
11MY 		- 1 Enquire
1 9G339C663CA
매니폴드 어시, 흡기, 상부 4.7 		- 1 Enquire
2 6G431210060
PCV 브리더 스터브 파이프 		£24.14 (3% off) 1
3 702526
볼트 M8 X 30 육각 플랜지 헤드
재고 있음 		£0.34 10
4 4G43001B46BB
매니폴드 뱃지 		£65.73 (3% off) 1
5 EG330810726
SENSOR-AIR TEMPERATURE
재고 있음 		£7.84 (3% off) 1
6 6G339F593AA
연료 인젝터 어셈블리
재고 있음 		£39.11 (3% off) 8
7 6G433410062
클립, 연료 인젝터
재고 있음 		£7.67 (3% off) 8
8 6G339S441AF
MANF 어셈블리 FU/INJ SPLY 		£1,927.98 (3% off) 1
9 701553
나사, M6 X 16, 팬 헤드
재고 있음 		£0.12 4
10 2W939F775AA
댐퍼 어셈블리, 인젝션 펄스 		- 2 Enquire
11 6G433410063
센서 온도/압력
재고 있음 		£160.80 (3% off) 1
12 700107
SCREW M5 X 20 FLG HEX HEAD GRD 8.8 ZINC PLATE 		£1.37 (2.8% off) 2
13 8G438979AA
WASHER M5 X 20 X 1.5 THK ST/STEEL BLK
재고 있음 		£0.23 2
14 9G336L074AC
BLK & 베드 플레이트 		£8,422.27 (3% off) 1
14 9G336011AA
쇼트 블록 		- 1 Enquire
14 9G336006AA
LONG BLOCK 		- 1 Enquire
14 9G336055AB
슬리브, 실린더 보어 		- 8 Enquire
15 6G430110070
DWL CYL BLK TO FRONT CVR 		£0.26 (3.7% off) 1
16 6G430110113
링 다웰 		£12.26 (3% off) 2
17 6G430110114
BOLT - M8 X 60 		£1.48 (3.3% off) 12
18 6G430110075
BOLT M8 x 110
재고 있음 		£9.34 (3% off) 12
19 6G430110112
BOLT M10 X 114
재고 있음 		£6.86 (3% off) 10
20 6G430110070
DWL CYL BLK TO FRONT CVR 		£0.26 (3.7% off) 2
21 6G430110067
DOWEL CYL HD TO BLK
재고 있음 		£0.41 (2.4% off) 4
22 6G430110118
링 다웰 		£18.19 (3% off) 1
23 6G430110068
CVR CYL TOP 		£13.58 (3% off) 1
24 702529
PLUG - FLANGED M30 		£2.76 (3.2% off) 2
25 3286515
와셔-씰링 		£4.51 (3% off) 2
26 702531
PLUG 28/28.052 DIA 		£0.14 4
27 702528
PLUG - M30 X 12 		£1.13 (2.6% off) 1
28 6G430410077
VLV ASY-ENG PST OIL COOL 		£11.23 (3% off) 4
29 91996
실린더 헤드 M/C - 오른쪽 		£5,037.43 (3% off) 1
29 702536
SCREW M6 X 14 		£0.06 4
30 91995
실린더 헤드 M/C - 왼쪽 		£5,234.38 (3% off) 1
31 6G430610353
볼트 실린더 헤드
재고 있음 		£1.63 (3% off) 20
32 702683
BOLT M8 X 90
재고 있음 		£4.88 4
33 9G336083AC
개스킷 실린더 헤드 왼쪽
재고 있음 		£165.60 (3% off) 1
33 9G336051AC
개스킷 실린더 헤드 우측
재고 있음 		£165.60 (3% off) 1
34 6G430610065
캠축 베어링 캡 		£2.75 (3.2% off) 20
35 702946
볼트, M6 X 35, 육각 헤드
재고 있음 		£0.45 40
36 702527
스터드 - 배기 매니폴드 M8X16 + M8X20 PIL 10
재고 있음 		£2.47 (3.1% off) 16
37 6G339P851ABPK
Intake Manifold Gasket (Pack of 2)
2 팩 		£15.61 (3% off) 1
38 6G339F809AA
개스킷 - 스로틀 - 어댑터
재고 있음 		£4.53 (3% off) 1
