차체 구조

Aston Martin Vanquish (2001-2007)

부품 찾기

Aston Martin Vanquish (2001-2007) - 차체 구조

부품 분해도를 보고 원하는 부품을 찾으세요.:
  • 다이어그램을 드래그하여 위치를 변경할 수 있습니다.
  • 다이어그램을 스크롤하거나 핀치하거나 and buttons
  • 부품 다이어그램에서 핫스팟 1을 클릭하여 표에서 부품을 찾을 수 있습니다.
부품 키
IN
재고 있음
AS
곧 도착
TO
주문하기
PE
문의하세요

사진 부품 번호 설명 가격 (개당) 재고
1R126010372 BODY STRUC ASY C/W ROOF;RR WINGS; DRS & BT LD. 재고 부품 $146,734.82 주문하기
사진 부품 번호 설명 가격 (개당) 재고
3R12165668AA 상부 카고 데크 어셈블리 문의하기 주문하기
3R12165605AA 상단 카고 데크 $1,770.10 주문하기
6R13165668AA 상부 카고 데크 어셈블리 문의하기 주문하기
...and 1 more part variants. See table on right for more details.
사진 부품 번호 설명 가격 (개당) 재고
5R1347000AA 조립 - 하부 화물 데크 - 캐나다식 $3,827.01 주문하기
1R12162965AH 어셈블리 하단 카고 데크 $6,627.28 주문하기
3R12165879AB 인필 - 하단 카고 데크 $19.03 주문하기
...and 1 more part variants. See table on right for more details.
사진 부품 번호 설명 가격 (개당) 재고
1R12161055AG SEAL CARRIER-UCD $1,245.40 주문하기
사진 부품 번호 설명 가격 (개당) 재고
3R12165690AA 램프 보강 우측 $1,539.29 주문하기
사진 부품 번호 설명 가격 (개당) 재고
3R12165691AA 램프 보강 좌측 $1,552.29 주문하기
사진 부품 번호 설명 가격 (개당) 재고
1R12161056AC 필러 파이프 커버 - 트렁크 $364.77 주문하기
사진 부품 번호 설명 가격 (개당) 재고
1R12162371AE BRACE - 후면 스크린 서라운드 $672.78 주문하기
4R12162371AA 브레이스, 후면 스크린 서라운드 문의하기 주문하기
사진 부품 번호 설명 가격 (개당) 재고
1R12632310AP 어셈블리 - 플레넘 챔버 $4,832.42 주문하기
사진 부품 번호 설명 가격 (개당) 재고
1R12212100AC 기둥 보강 우측 문의하기 주문하기
사진 부품 번호 설명 가격 (개당) 재고
1R12212101AC 기둥 보강 왼쪽 문의하기 주문하기
사진 부품 번호 설명 가격 (개당) 재고
5R1342200AA 서라운드 어셈블리, 후면 스크린(재작업) 문의하기 주문하기
1R12210663AF 보강-프론트 헤더 $2,106.23 주문하기
사진 부품 번호 설명 가격 (개당) 재고
1R12213357AG 어셈블리 후면 스크린 서라운드 $1,868.08 주문하기
사진 부품 번호 설명 가격 (개당) 재고
1R12630092AT 패널 - 차체 측면 우측 $3,321.95 주문하기
사진 부품 번호 설명 가격 (개당) 재고
1R12630091AT 패널-차체 측면 좌측 $3,321.95 주문하기
사진 부품 번호 설명 가격 (개당) 재고
1R12162366AB 브레이스, 하단 카고 데크, 후면 문의하기 주문하기
사진 부품 번호 설명 가격 (개당) 재고
1R12632310AP 어셈블리 - 플레넘 챔버 $4,832.42 주문하기
사진 부품 번호 설명 가격 (개당) 재고
1R12632310AP 어셈블리 - 플레넘 챔버 $4,832.42 주문하기
사진 부품 번호 설명 가격 (개당) 재고
3R12165714AA 본드 모노코크 어셈블리 문의하기 주문하기
3R12165714AC 본드 모노코크 어셈블리 문의하기 주문하기
1R12160332AJ 조립 - 본드 모노코크 문의하기 주문하기
...and 2 more part variants. See table on right for more details.
사진 부품 번호 설명 가격 (개당) 재고
1R12160584AF ASSY-TANK SHEAR PNL $578.99 주문하기
사진 부품 번호 설명 가격 (개당) 재고
1R12160590AF 패널-언더시트 시어 우측 $284.20 주문하기
사진 부품 번호 설명 가격 (개당) 재고
1R12160591AF 패널-언더시트 시어 좌측 $284.20 주문하기
사진 부품 번호 설명 가격 (개당) 재고
700170 나사, FLG, M8 X 16 문의하기 주문하기
사진 부품 번호 설명 가격 (개당) 재고
1R12161115AB 패널, 탱크 발신기 액세스 $31.61 주문하기
사진 부품 번호 설명 가격 (개당) 재고
1R12161114AA 씰 - 탱크 발신기 액세스 $6.12 주문하기
사진 부품 번호 설명 가격 (개당) 재고
HY53E804349AA M6 X 14 스크류 육각 HD $0.74 재고 있음
사진 부품 번호 설명 가격 (개당) 재고
1R12630288AK 패널 후면 쿼터 내부 우측 $395.59 주문하기
사진 부품 번호 설명 가격 (개당) 재고
1R12630289AK 패널 후면 쿼터 내부 좌측 $395.59 주문하기
사진 부품 번호 설명 가격 (개당) 재고
1R12631029AC 패널-리어 쿼터 외부 어셈블리 좌측 $7,517.64 주문하기
사진 부품 번호 설명 가격 (개당) 재고
1R12630090AF 패널 - 리어 쿼터 외부 우측 $5,635.03 주문하기
사진 부품 번호 설명 가격 (개당) 재고
1R12784198AD ML딩 지붕 측면 우측 $140.84 주문하기
사진 부품 번호 설명 가격 (개당) 재고
1R12784199AD 몰딩 지붕 측면 $143.67 주문하기
사진 부품 번호 설명 가격 (개당) 재고
704076 접착제 7222/9323 $242.70 주문하기
699283 접착제 - 애쉬랜드 플리오그립 7770/660 $143.92 주문하기
704496 페인트-스톰 블랙 틴티드 클리어-2 LTRS $2,014.97 주문하기
...and 12 more part variants. See table on right for more details.
모두 보기

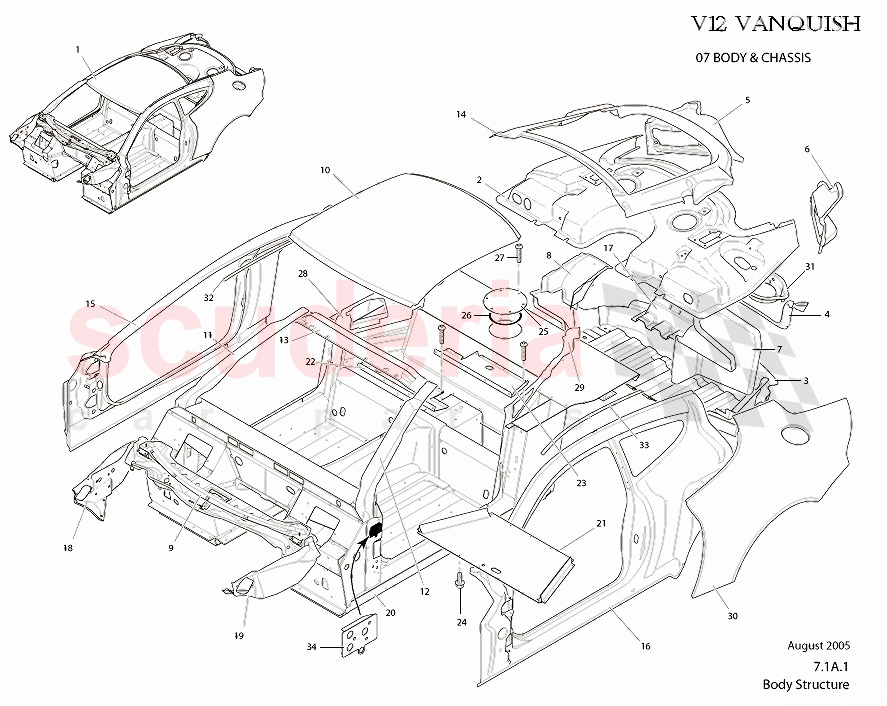

Body Structure of Aston Martin Aston Martin Vanquish (2001-2007) 다이어그램 탭하여 확대
# 부품 세부 정보 가격
(각)		 수량
다이어그램		 에 추가
장바구니
1 1R126010372
BODY STRUC ASY C/W ROOF;RR WINGS; DRS & BT LD. 재고 부품
C/W 루프, RR 윙, 도어 및 부트 리드, 구조적 고양이. A ONLY 		$146,734.82 1
2 3R12165668AA
상부 카고 데크 어셈블리
(V) 500516-21+526ON, 최대 (V) 501285, 구조적 고양이. A만 해당 		- 1 Enquire
2 3R12165605AA
상단 카고 데크
최대 (V) 500515+500522-525, 구조적 고양이. A 만 		$1,770.10 1
2 6R13165668AA
상부 카고 데크 어셈블리
06마이부터 (V) 501949, 구조적 고양이. A 만 		- 1 Enquire
2 6R13165605AA
상단 카고 데크
(V) 500286, 구조적 고양이부터. A 만 		$2,271.89 1
3 5R1347000AA
조립 - 하부 화물 데크 - 캐나다식
(V) 501506, 구조적 고양이에서 VANQUISH S. A ONLY 		$3,827.01 1
3 1R12162965AH
어셈블리 하단 카고 데크
구조용 고양이. A ONLY 		$6,627.28 1
3 3R12165879AB
인필 - 하단 카고 데크
구조용 고양이. A ONLY 		$19.03 2
3 700414
블랭킹 그로밋 32MM 		$3.29 1
4 1R12161055AG
SEAL CARRIER-UCD
구조용 고양이. A ONLY 		$1,245.40 1
5 3R12165690AA
램프 보강 우측
구조용 고양이. A ONLY 		$1,539.29 1
6 3R12165691AA
램프 보강 좌측
구조용 고양이. A ONLY 		$1,552.29 1
7 1R12161056AC
필러 파이프 커버 - 트렁크
구조용 고양이. A ONLY 		$364.77 1
8 1R12162371AE
BRACE - 후면 스크린 서라운드
최대 (V) 501285, 구조용 고양이. 오직 		$672.78 1
8 4R12162371AA
브레이스, 후면 스크린 서라운드
부터 (V) 501286, 구조용 고양이. A 만 해당 		- 1 Enquire
9 1R12632310AP
어셈블리 - 플레넘 챔버
구조용 고양이. A ONLY 		$4,832.42 1
10 1R12634587AA
어셈블리 루프
(V) 501506, 구조적 고양이에서 VANQUISH S. A ONLY 		$852.66 1
10 1R12634587AA
어셈블리 루프
구조용 고양이. A ONLY 		$852.66 1
11 1R12212100AC
기둥 보강 우측
NSS 		- 1 Enquire
12 1R12212101AC
기둥 보강 왼쪽
NSS 		- 1 Enquire
13 5R1342200AA
서라운드 어셈블리, 후면 스크린(재작업)
(V) 501506, 구조적 고양이에서 VANQUISH S. A ONLY 		- 1 Enquire
13 1R12210663AF
보강-프론트 헤더
구조용 고양이. A ONLY 		$2,106.23 1
14 1R12213357AG
어셈블리 후면 스크린 서라운드
구조용 고양이. A ONLY 		$1,868.08 1
15 1R12630092AT
패널 - 차체 측면 우측
구조용 고양이. A ONLY 		$3,321.95 1
16 1R12630091AT
패널-차체 측면 좌측
구조적 고양이. A ONLY 		$3,321.95 1
17 1R12162366AB
브레이스, 하단 카고 데크, 후면
구조용 고양이. A ONLY 		- 1 Enquire
18 1R12632310AP
어셈블리 - 플레넘 챔버
구조용 고양이. A ONLY 		$4,832.42 1
19 1R12632310AP
어셈블리 - 플레넘 챔버
구조용 고양이. A ONLY 		$4,832.42 1
20 3R12165714AA
본드 모노코크 어셈블리
V 500516-21+526부터, (V) 500820까지, 구조적 고양이. A만 해당 		- 1 Enquire
20 3R12165714AC
본드 모노코크 어셈블리
V TBA부터 (V) 501400까지, 구조적 고양이. A만 해당 		- 1 Enquire
20 1R12160332AJ
조립 - 본드 모노코크
최대 V 500515+500522-525, 구조적 고양이. A만 해당 		- 1 Enquire
20 3R12165714AB
본드 모노코크 어셈블리
V 500821부터 미정까지, 구조적 고양이. A만 해당 		- 1 Enquire
20 3R12165714AD
본드 모노코크 어셈블리
V 501401부터, 구조적 고양이. A만 해당 		- 1 Enquire
21 1R12160584AF
ASSY-TANK SHEAR PNL
구조용 고양이. A ONLY 		$578.99 1
22 1R12160590AF
패널-언더시트 시어 우측
구조용 고양이. A ONLY 		$284.20 1
23 1R12160591AF
패널-언더시트 시어 좌측
구조용 고양이. A ONLY 		$284.20 1
24 700170
나사, FLG, M8 X 16
구조용 고양이. A ONLY 		- 40 Enquire
25 1R12161115AB
패널, 탱크 발신기 액세스 		$31.61 1
26 1R12161114AA
씰 - 탱크 발신기 액세스 		$6.12 1
27 HY53E804349AA
M6 X 14 스크류 육각 HD
재고 있음 		$0.74 6
28 1R12630288AK
패널 후면 쿼터 내부 우측
구조용 고양이. A ONLY 		$395.59 1
29 1R12630289AK
패널 후면 쿼터 내부 좌측
구조용 고양이. A ONLY 		$395.59 1
30 1R12631029AC
패널-리어 쿼터 외부 어셈블리 좌측
구조용 고양이. A ONLY 		$7,517.64 1
31 1R12630090AF
패널 - 리어 쿼터 외부 우측
구조용 고양이. A ONLY 		$5,635.03 1
32 1R12784198AD
ML딩 지붕 측면 우측
구조용 고양이. A ONLY 		$140.84 1
33 1R12784199AD
몰딩 지붕 측면
구조용 고양이. A ONLY 		$143.67 1
34 704076
접착제 7222/9323
-구조용 알루미늄 접착제, 구조용 고양이. A 만 해당 		$242.70 1
34 699283
접착제 - 애쉬랜드 플리오그립 7770/660
-밴퀴시 크래시 구조, 구조용 고양이. A 전용 		$143.92 1
34 704496
페인트-스톰 블랙 틴티드 클리어-2 LTRS
프리믹스, 최소 주문 수량 2리터 		$2,014.97 1
34 700484
MA300 플렉서스 구조용 접착제
-플라스틱 수리에 사용 가능 		$68.74 1
34 700774
베타메이트 2096 200ML 카트리지
구조용 고양이. A ONLY 		$528.70 1
34 1R12161128AE
너트 플레이트 - 도어 힌지 우측 상단
구조용 고양이. A ONLY 		$83.67 1
34 1R12161129AE
너트 플레이트 - 도어 힌지 좌측 상단
구조용 고양이. A ONLY 		$83.67 1
34 699302
접착제-베타메이트 2700
구조용 고양이. A ONLY 		$99.24 1
34 699501
베타프라임 5404
구조용 고양이. A ONLY 		$72.47 1
34 8D33M11B2502AA
ZYMOL 필드 글레이즈 CS1993
-최종 마감 제품 		$187.14 1
34 8D33M11B24AA
ZMOL WAX Z503
-최종 마감 제품 		$76.10 1
34 699648
실란트-구릿 에섹스
-차체 와이프 실란트 		$33.93 1
34 700474
DOW GS-PRO 750ML 폼 - 캔
-차체 캐비티 폼 		$46.95 1
34 700784
BETAWIPE VP0 4604 		$49.76 1
34 699500
베타클린 3900 		$51.99 1
