Engine Structure of Aston Martin Aston Martin DBS V12

모두 보기

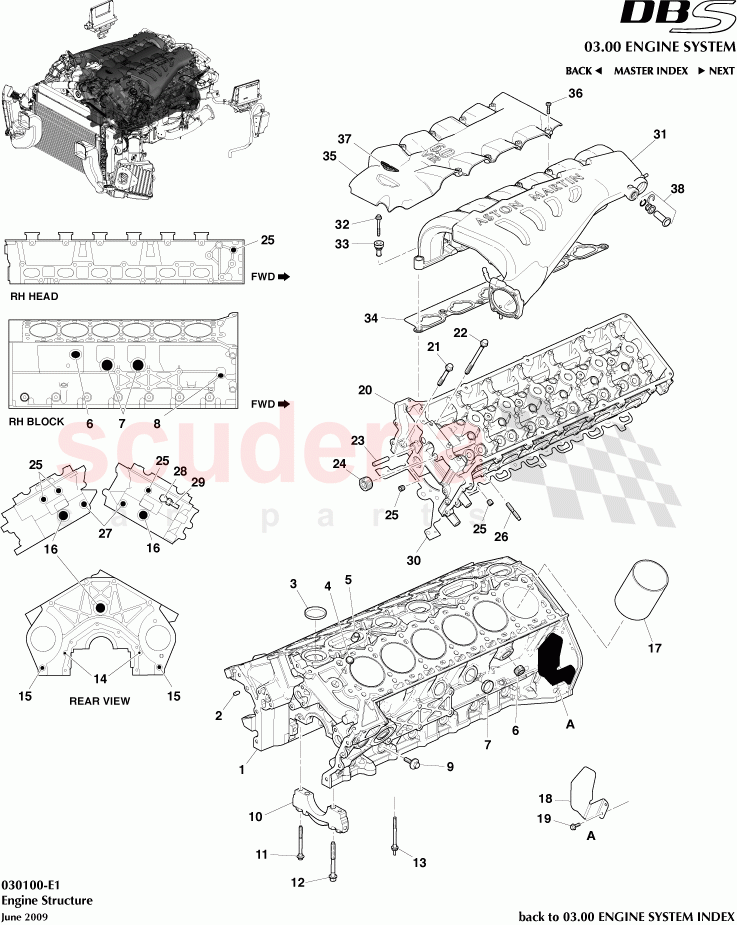

Aston Martin DBS V12 - 엔진 구조

부품 분해도를 보고 원하는 부품을 찾으세요.:

다이어그램을 드래그하여 위치를 변경할 수 있습니다.
다이어그램을 스크롤하거나 핀치하거나 and buttons

부품 다이어그램에서 핫스팟 클릭하여 표에서 부품을 찾을 수 있습니다.

부품 키

재고 있음

곧 도착

주문하기

문의하세요

사진	부품 번호	설명	가격 (개당)	재고
	AD436010AA	실린더 블록 어셈블리	$15,097.81	주문하기

사진	부품 번호	설명	가격 (개당)	재고
	184995	DOWEL, 8 X 18	$1.14	주문하기

사진	부품 번호	설명	가격 (개당)	재고
	185000	플러그, 52.6 직경 컵	$16.62	주문하기

사진	부품 번호	설명	가격 (개당)	재고
	185001	플러그, 컵 확장	$7.81	주문하기

사진	부품 번호	설명	가격 (개당)	재고
	184994	DOWEL, 16 X 19	$0.88	재고 있음

사진	부품 번호	설명	가격 (개당)	재고
	184998	PLUG-PIPE 3/4X14	$1.58	주문하기

사진	부품 번호	설명	가격 (개당)	재고
	184997	PLUG 1.26 CUP (32MM)	$5.12	재고 있음

사진	부품 번호	설명	가격 (개당)	재고
	184998	PLUG-PIPE 3/4X14	$1.58	주문하기

사진	부품 번호	설명	가격 (개당)	재고
	4G430110819	볼트 메인 베어링 캡	$38.82	재고 있음

사진	부품 번호	설명	가격 (개당)	재고
	1R120110678	CAP-CRANKSHAFT MAIN BRG-REAR	$88.32	주문하기

사진	부품 번호	설명	가격 (개당)	재고
	4G430110203	볼트, M10 X 1.5 X 91	$15.37	주문하기

사진	부품 번호	설명	가격 (개당)	재고
	4G430110202	볼트, M8 X 1.25 X 82, 육각 헤드	$6.32	재고 있음

사진	부품 번호	설명	가격 (개당)	재고

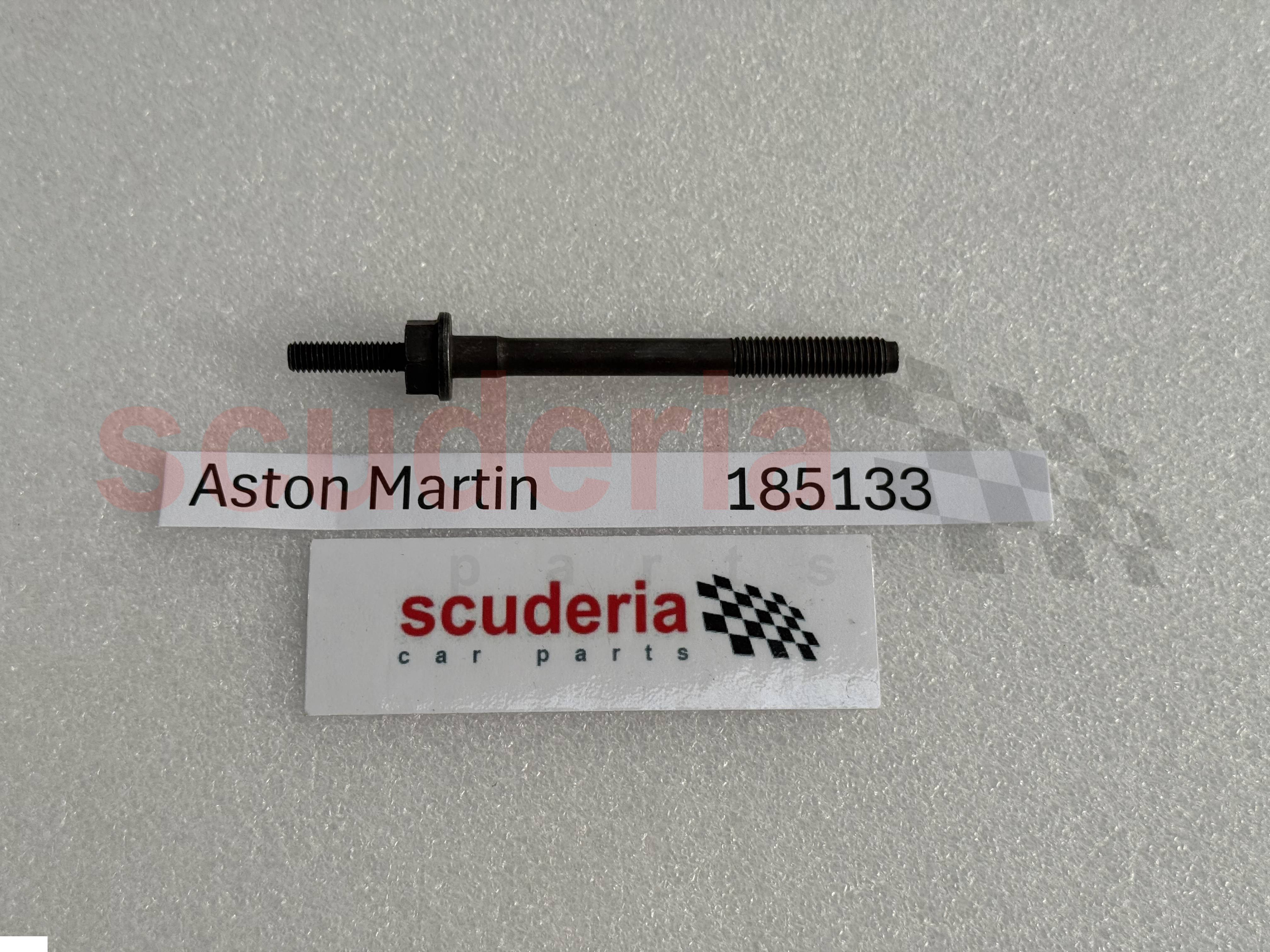

	185133	스터드 볼트, 베어링 캡	$28.50	재고 있음

사진	부품 번호	설명	가격 (개당)	재고
	707151	PIN-6X16 DWL CHMFR H	$23.29	주문하기

사진	부품 번호	설명	가격 (개당)	재고
	699134	DOWEL, HOLLOW	$18.39	주문하기

사진	부품 번호	설명	가격 (개당)	재고
	184998	PLUG-PIPE 3/4X14	$1.58	주문하기

사진	부품 번호	설명	가격 (개당)	재고
	7G436055AA	실린더 라이너, V12	$61.63	재고 있음

사진	부품 번호	설명	가격 (개당)	재고
	8G436K342BB	크랭크 센서 히트쉴드	$49.65	주문하기

사진	부품 번호	설명	가격 (개당)	재고
	700606	나사, M6 X 12, 육각 플랜지 헤드	$0.21	재고 있음

사진	부품 번호	설명	가격 (개당)	재고
	8D336M099AA	실린더 헤드 어셈블리 좌측(밸브/어댑터/스프링 등, 캠 등 제외)	문의하기	주문하기
	8D336F093AA	실린더 헤드 어셈블리 오른쪽(밸브/어댑터/스프링 등, 캠 등 제외)	문의하기	주문하기

사진	부품 번호	설명	가격 (개당)	재고
	703690	Bolt M8 x 63 Hex Flange Head	$29.43	재고 있음

사진	부품 번호	설명	가격 (개당)	재고
	686044	볼트 M10 X 1.5 X 151.5, 육각 플랜지 헤드	$20.71	주문하기

사진	부품 번호	설명	가격 (개당)	재고
	184996	DOWEL-10X49.25	$2.70	주문하기

사진	부품 번호	설명	가격 (개당)	재고
	685032	PLUG-1 X 11.5	$24.62	주문하기

사진	부품 번호	설명	가격 (개당)	재고
	186452	플러그, 1/4-18 X 10.8	$16.62	주문하기

사진	부품 번호	설명	가격 (개당)	재고
	703704	스터드, M8 X 13.6+16, 육각 머리	$10.67	주문하기

사진	부품 번호	설명	가격 (개당)	재고
	686441	PLUG-3/8 - 18X 10.8	$0.89	주문하기

사진	부품 번호	설명	가격 (개당)	재고
	ED230610174	ADAPTER-O/PRESS SWTC	$135.34	주문하기

사진	부품 번호	설명	가격 (개당)	재고
	1R123910532	스위치, 오일 압력	$8.81	재고 있음

사진	부품 번호	설명	가격 (개당)	재고
	CD336083AA	개스킷, 실린더 헤드, 좌측	$393.97	재고 있음
	CD336051AA	개스킷, 실린더 헤드, 우측	$393.97	주문하기

사진	부품 번호	설명	가격 (개당)	재고
	AD239424BA	흡기, 매니폴드 어셈블리 좌측	$1,835.67	주문하기
	AD239424AA	흡기, 매니폴드 어셈블리 우측	$1,835.67	주문하기
	AD239424BA	흡기, 매니폴드 어셈블리 좌측	$1,835.67	주문하기

...and 1 more part variants. See table on right for more details.

사진	부품 번호	설명	가격 (개당)	재고

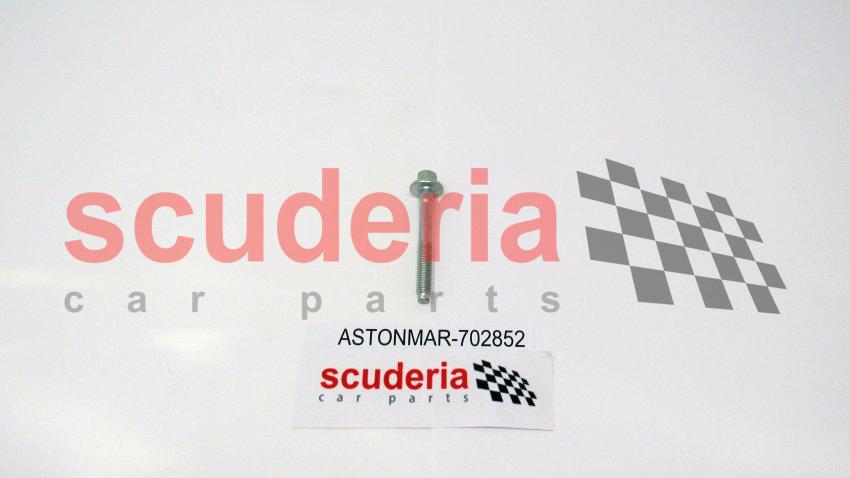

	702852	BOLT-M6x1.0x47 HEX FLANGE HEAD GRADE 8.8	$14.41	재고 있음

사진	부품 번호	설명	가격 (개당)	재고
	4G430810002	아이솔레이터, 흡기, 매니폴드	$29.01	재고 있음

사진	부품 번호	설명	가격 (개당)	재고
	1R120810077PK	Inlet Manifold Head Gasket (Pack of 2)	$394.51	재고 있음

사진	부품 번호	설명	가격 (개당)	재고
	8D339J444AA	지지대, 흡기, 매니폴드	문의하기	주문하기

사진	부품 번호	설명	가격 (개당)	재고
	702847	SCREW-M6X25 PAN INT LOB 8	$1.44	재고 있음

사진	부품 번호	설명	가격 (개당)	재고
	8D33001B46BB	윙 배지, 엔진 매니폴드	$126.18	주문하기

사진	부품 번호	설명	가격 (개당)	재고
	4G432A411AA	카트리지 어셈블리	$109.77	재고 있음

모두 보기

다이어그램 탭하여 확대

#	부품 번호	부품 설명	부품 세부 정보	가격 (각)	수량 다이어그램	에 추가 장바구니
-	91951	ENGINE ASSY-DBS	91951 ENGINE ASSY-DBS DBS, 11MY	$29,972.58	1
-	91951	ENGINE ASSY-DBS	91951 ENGINE ASSY-DBS DBS	$29,972.58	1
1	AD436010AA	실린더 블록 어셈블리	AD436010AA 실린더 블록 어셈블리	$15,097.81	1
2	184995	DOWEL, 8 X 18	184995 DOWEL, 8 X 18	$1.14	2
3	185000	플러그, 52.6 직경 컵	185000 플러그, 52.6 직경 컵	$16.62	4
4	185001	플러그, 컵 확장	185001 플러그, 컵 확장	$7.81	1
5	184994	DOWEL, 16 X 19 재고 있음	184994 DOWEL, 16 X 19 재고 있음	$0.88	4
6	184998	PLUG-PIPE 3/4X14	184998 PLUG-PIPE 3/4X14	$1.58	2
7	184997	PLUG 1.26 CUP (32MM) 재고 있음	184997 PLUG 1.26 CUP (32MM) 재고 있음	$5.12	4
8	184998	PLUG-PIPE 3/4X14	184998 PLUG-PIPE 3/4X14	$1.58	7
9	4G430110819	볼트 메인 베어링 캡 재고 있음	4G430110819 볼트 메인 베어링 캡 재고 있음	$38.82	14
10	1R120110678	CAP-CRANKSHAFT MAIN BRG-REAR	1R120110678 CAP-CRANKSHAFT MAIN BRG-REAR	$88.32	7
11	4G430110203	볼트, M10 X 1.5 X 91	4G430110203 볼트, M10 X 1.5 X 91	$15.37	14
12	4G430110202	볼트, M8 X 1.25 X 82, 육각 헤드 재고 있음	4G430110202 볼트, M8 X 1.25 X 82, 육각 헤드 재고 있음	$6.32	10
13	185133	스터드 볼트, 베어링 캡 재고 있음	185133 스터드 볼트, 베어링 캡 재고 있음	$28.50	4
14	707151	PIN-6X16 DWL CHMFR H	707151 PIN-6X16 DWL CHMFR H	$23.29	2
15	699134	DOWEL, HOLLOW	699134 DOWEL, HOLLOW	$18.39	2
16	184998	PLUG-PIPE 3/4X14	184998 PLUG-PIPE 3/4X14	$1.58	3
17	7G436055AA	실린더 라이너, V12 재고 있음	7G436055AA 실린더 라이너, V12 재고 있음	$61.63	12
18	8G436K342BB	크랭크 센서 히트쉴드	8G436K342BB 크랭크 센서 히트쉴드	$49.65	1
19	700606	나사, M6 X 12, 육각 플랜지 헤드 재고 있음	700606 나사, M6 X 12, 육각 플랜지 헤드 재고 있음	$0.21	2
20	8D336M099AA	실린더 헤드 어셈블리 좌측(밸브/어댑터/스프링 등, 캠 등 제외)	8D336M099AA 실린더 헤드 어셈블리 좌측(밸브/어댑터/스프링 등, 캠 등 제외)	-	1	Enquire
20	8D336F093AA	실린더 헤드 어셈블리 오른쪽(밸브/어댑터/스프링 등, 캠 등 제외)	8D336F093AA 실린더 헤드 어셈블리 오른쪽(밸브/어댑터/스프링 등, 캠 등 제외)	-	1	Enquire
21	703690	Bolt M8 x 63 Hex Flange Head 재고 있음	703690 Bolt M8 x 63 Hex Flange Head 재고 있음	$29.43	4
22	686044	볼트 M10 X 1.5 X 151.5, 육각 플랜지 헤드	686044 볼트 M10 X 1.5 X 151.5, 육각 플랜지 헤드	$20.71	28
23	184996	DOWEL-10X49.25	184996 DOWEL-10X49.25	$2.70	2
24	685032	PLUG-1 X 11.5	685032 PLUG-1 X 11.5	$24.62	1
25	186452	플러그, 1/4-18 X 10.8	186452 플러그, 1/4-18 X 10.8	$16.62	2
26	703704	스터드, M8 X 13.6+16, 육각 머리	703704 스터드, M8 X 13.6+16, 육각 머리	$10.67	24
27	686441	PLUG-3/8 - 18X 10.8	686441 PLUG-3/8 - 18X 10.8	$0.89	2
28	ED230610174	ADAPTER-O/PRESS SWTC	ED230610174 ADAPTER-O/PRESS SWTC	$135.34	1
29	1R123910532	스위치, 오일 압력 재고 있음	1R123910532 스위치, 오일 압력 재고 있음	$8.81	1
30	CD336083AA	개스킷, 실린더 헤드, 좌측 재고 있음	CD336083AA 개스킷, 실린더 헤드, 좌측 재고 있음	$393.97	1
30	CD336051AA	개스킷, 실린더 헤드, 우측	CD336051AA 개스킷, 실린더 헤드, 우측	$393.97	1
31	AD239424BA	흡기, 매니폴드 어셈블리 좌측	AD239424BA 흡기, 매니폴드 어셈블리 좌측 10MY	$1,835.67	1
31	AD239424AA	흡기, 매니폴드 어셈블리 우측	AD239424AA 흡기, 매니폴드 어셈블리 우측 10MY	$1,835.67	1
31	AD239424BA	흡기, 매니폴드 어셈블리 좌측	AD239424BA 흡기, 매니폴드 어셈블리 좌측	$1,835.67	1
31	AD239424AA	흡기, 매니폴드 어셈블리 우측	AD239424AA 흡기, 매니폴드 어셈블리 우측	$1,835.67	1
32	702852	BOLT-M6x1.0x47 HEX FLANGE HEAD GRADE 8.8 재고 있음	702852 BOLT-M6x1.0x47 HEX FLANGE HEAD GRADE 8.8 재고 있음	$14.41	14
33	4G430810002	아이솔레이터, 흡기, 매니폴드 재고 있음	4G430810002 아이솔레이터, 흡기, 매니폴드 재고 있음	$29.01	14
34	1R120810077PK	Inlet Manifold Head Gasket (Pack of 2) 재고 있음	1R120810077PK Inlet Manifold Head Gasket (Pack of 2) 재고 있음	$394.51	2
35	8D339J444AA	지지대, 흡기, 매니폴드	8D339J444AA 지지대, 흡기, 매니폴드	-	1	Enquire
36	702847	SCREW-M6X25 PAN INT LOB 8 재고 있음	702847 SCREW-M6X25 PAN INT LOB 8 재고 있음	$1.44	8
37	8D33001B46BB	윙 배지, 엔진 매니폴드	8D33001B46BB 윙 배지, 엔진 매니폴드	$126.18	1
38	4G432A411AA	카트리지 어셈블리 재고 있음	4G432A411AA 카트리지 어셈블리 재고 있음	$109.77	1
